如何为旋转蒸发仪选择合适的冷却循环系统?
时间:2024-05-23
浏览:192

为您的蒸馏实验选择合适的冷却方法,对于整个系统的性能、经济性和效率的影响是超乎想象的。作为蒸馏过程的必须阶段,目前常用的冷凝方式有:使用干冰冷凝器、配备或自行搭建冷却循环系统,以及使用自来水进行蒸汽的冷却。但在大多数情况下,选购冷却循环系统是较为常见的选择。

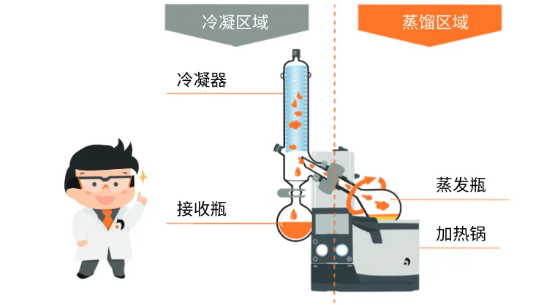

冷却循环系统在运行时,通过其制冷系统将加注在水箱中的冷却液进行冷却,由内置的循环泵将冷却液泵入冷凝器,吸收冷凝器内蒸汽的热量,以达到冷凝的效果,最后将温度升高的冷却液再次回流到水箱进行降温,如此循环交换冷却,实现位旋转蒸发系统提供均一稳定的冷凝温度,同时有效避免使用自来水时可能发生的季节性温度波动。而且作为理想、环保的替代自来水冷却的方法,也有助于实验室节约用水。


在您选购合适的冷却循环系统时,需要考虑的重要因素包括:

1、最低冷凝温度和相应的制冷能力

2、泵压

3、泵速

4、合适的配件


最低冷凝温度和相应的制冷能力

冷却循环系统的最低温度需要等于或低于旋蒸冷凝器以理想速率冷凝溶剂蒸汽的温度。该温度由溶剂的沸点决定。在进行冷却循环系统温度选择和设定时,一般建议遵从“20法则”,即加热锅温度和蒸汽温度、蒸汽温度和冷凝器温度之间各设置20°C的温差。比如,将加热锅温度设置为60°C,调整系统的真空设置以产生40°C的溶剂蒸汽,并在 20℃下进行冷凝操作。所以,溶剂蒸汽温度比加热锅温度低 20℃,冷凝器温度比蒸汽温度低20℃。

冷却循环系统通常在 20°C或常温时具有最大的冷却能力,即理想状态下的最大制冷功率参数。随着设置温度越低,设备能实现的制冷能力随之降低。所以实验过程中并非设置的温度越低,冷凝效果越好。这也是为什么实验过程中将冷却循环系统温度设置到最低水平实现的并不一定是理想冷凝效率,因为冷却循环系统的制冷效果需要综合考虑温度和制冷能力两项参数。


通过查看产品规格,您会发现针对不同温度下,冷却循环系统有相对应的不同冷却能力。如果需要冷凝器在比较低的温度下工作,就需要深入了解较低温下冷却循环系统的冷却能力。如果旋转蒸发仪需要蒸馏多种溶剂,那么就要根据所需的最低冷凝温度来选择冷却循环系统的功率。
如果您的冷却循环系统在其设定温度下功率不足,意味着在实际蒸馏中冷却液将无法达到设定的温度,从而无法提供足够的热传导效应,对蒸汽进行有效冷凝。不能被及时冷却的蒸汽会被吸入真空泵,增加泵组件的磨损并缩短其使用寿命。它甚至可能浸泡泵,造成无法挽回的损坏。另外,如果您的冷却循环系统有过温警报,设置过低的温度可能会导致设备报警并关闭,蒸馏实验中断。

泵压

另一个需要考虑的重要因素是冷却循环系统的循环泵泵压范围。冷却循环系统的泵压通常在10-15 psi(0.67-1.03bar)的范围内。如果泵压过低,一旦旋转蒸发仪与冷却循环系统存在一定的高度差(如冷却循环系统置于实验台下方)就会导致冷却液无法在冷凝器中有效循环。如果泵压过高,冷凝器内部因为冷却液压力过大造成破裂的风险就会急剧增加。Heidolph玻璃冷凝器内部最高承受压力为2bar,适度提升了适用范围。

所以在选购冷却循环系统时,需要先确认该设备的压力范围以及旋转蒸发仪冷凝器的工作压力范围。一般来讲,大多数离心泵的最大压力为10 psi(0.67bar),从而使其适合与玻璃冷凝器一起使用。另一方面,容积泵和涡轮泵往往具有更高的输出压力,因此更需要重点关注其泵压范围,从而避免因使用相应的冷却循环系统增加玻璃冷凝器破裂的风险或泵压不足导致冷却液无法有效循环。


泵流量

冷却循环系统的泵流量会影响冷却液在冷凝器中的停留时间。流速越低,冷却液在冷凝器中停留的时间就越长。随着温度升高,蒸汽和冷却液之间的热传递效率降低。在这种情况下,会增加溶剂蒸气冷凝不充分的风险。

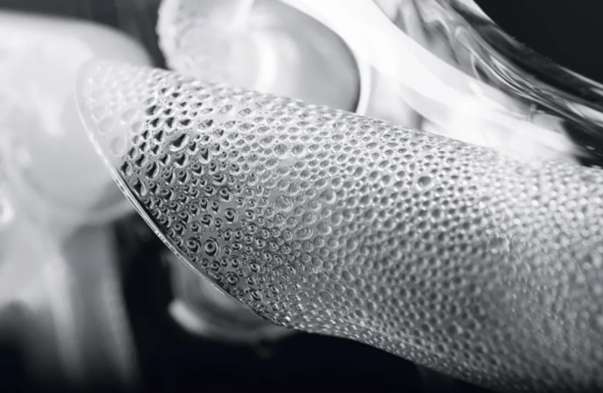

Hei-VAP-IMG-Chiller-Close Up_03.jpg

虽然目前大多数冷却循环系统的流量相对于其冷却功率而言都足够,但还是需要注意这一点。


合适的配件:冷却液和加强型冷却水管路

根据您的应用对温度范围的需求,选择合适的冷却液。
如果您需要更低的温度,建议使用乙醇或乙二醇混合物。虽然乙醇直到117.3℃才会冻结,但它的高度易燃性具有一定风险。将其用作冷却液时应格外小心。

Kryo 30冷却液是含有抑制剂的单乙二醇和水的混合物,工作温度范围-30到+90°C,燃点约120 °C,是大多数冷却循环水浴匹配旋转蒸发仪的理想选择。


选择的冷却水管路应与所使用的冷却液的化学相容性、应用的温度范围以及额定压力相匹配。未能选择正确的管路将导致管路立即或在长时间使用的情况下发生爆裂。如果您在低温下运行,则可使用保温套以减少因为环境温度影响而造成的热损失。

加强型冷却水管路(P/N: 591-38000-00-0),内径Ø8mm,工作温度范围−20到60°C,是连接冷却循环系统与旋转蒸发仪的推荐选择之一。



冷却循环系统选购指南

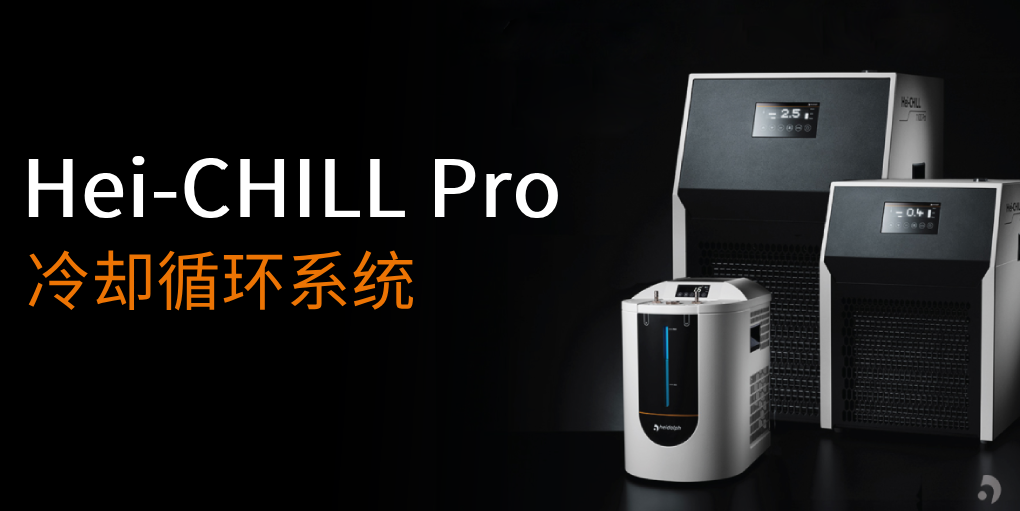

Hei-CHILL Pro系列冷却循环系统具备强大的制冷能力,即使使用高极性容积,也能快速达到设定的温度并保持稳定,运行噪音低,可适用于广泛应用。优化的泵送能力,可放置在试验台下运行。配备RS 232接口,可通过海道尔夫控制型旋转蒸发仪集成控制。

HeiChillPro-New-Heidolph (1).png

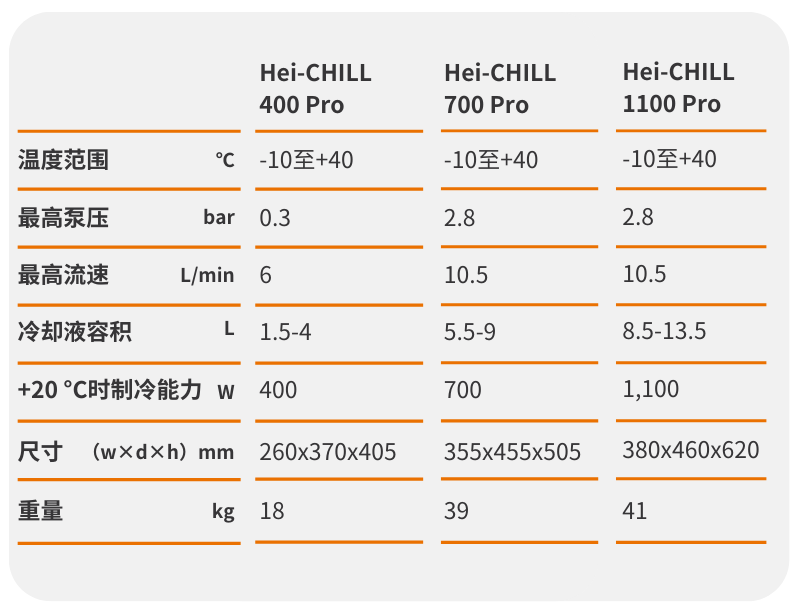

温度范围 (1).png

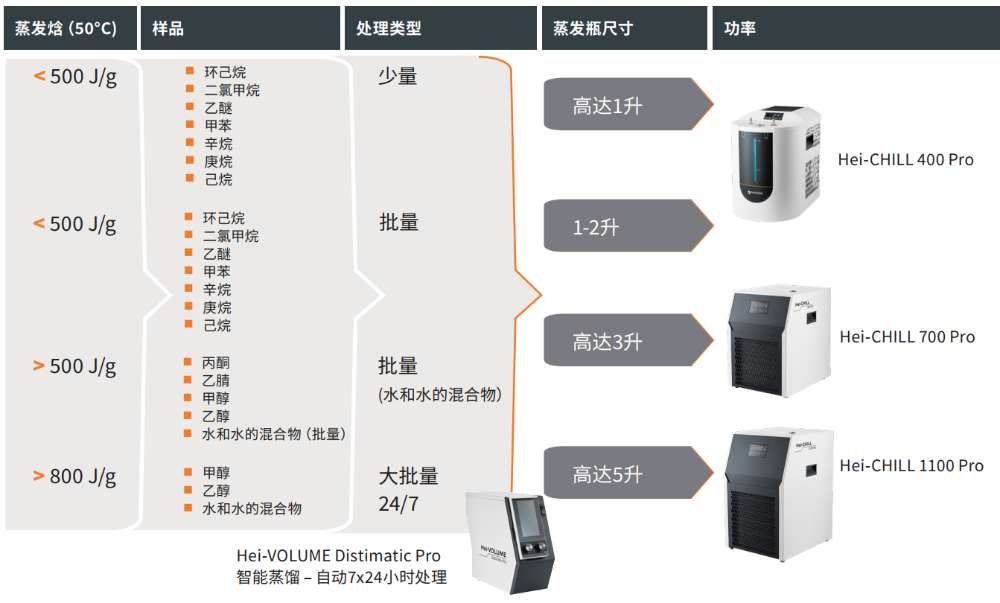

针对不同的蒸发应用,我们为您提供多种冷却循环系统,以满足您的个性化需求。




基本说明
1、为了保护玻璃冷凝器,冷却循环系统的最大泵压不得超过2 bar(包括压力峰值)

2、为了获得理想的蒸馏速度,建议遵守四分之三原则:即在冷凝器高度的四分之三处及以下,蒸汽应被有效凝结,形成液滴并作为冷凝物排出,尽量避免蒸汽达到冷凝器的上部四分之一处,因无法及时被冷却导致蒸汽被真空泵吸入,从而影响泵的使用性能

3、玻璃冷凝器的顶部应始终保持有效的低温状态,以避免蒸汽被吸入真空泵
