如何正确安装Heidolph旋转蒸发仪的密封圈
时间:2024-07-05
浏览:112

确保旋转蒸发系统的密封性是获得理想的蒸馏实验结果的关键因素之一。小小的密封圈则是关乎整个蒸发系统的密封性的重要部件。海道尔夫高抗腐蚀PTFE-FKM真空密封圈可长期持续使用,从而减少备件成本。此外,还提供PTFE-FFKM材质密封圈 ,适用于更为严苛的腐蚀环境。


正确的安装密封圈可以避免因安装错误对密封圈造成损坏,提升蒸发系统密封性的同时,有效延长密封圈的使用寿命。


接下来让我们通过图片向您介绍Heidolph旋转蒸发仪密封圈的正确安装方法。

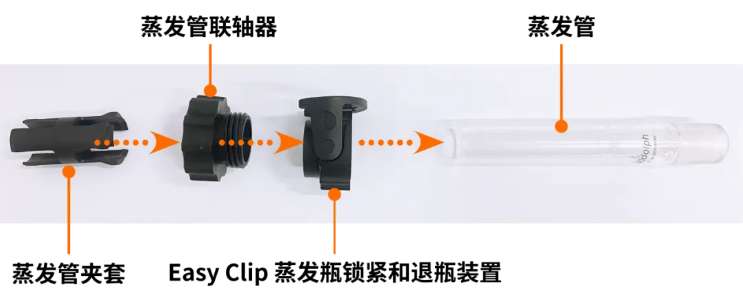

组装蒸发管套件

按照下图将蒸发管套件进行组装。

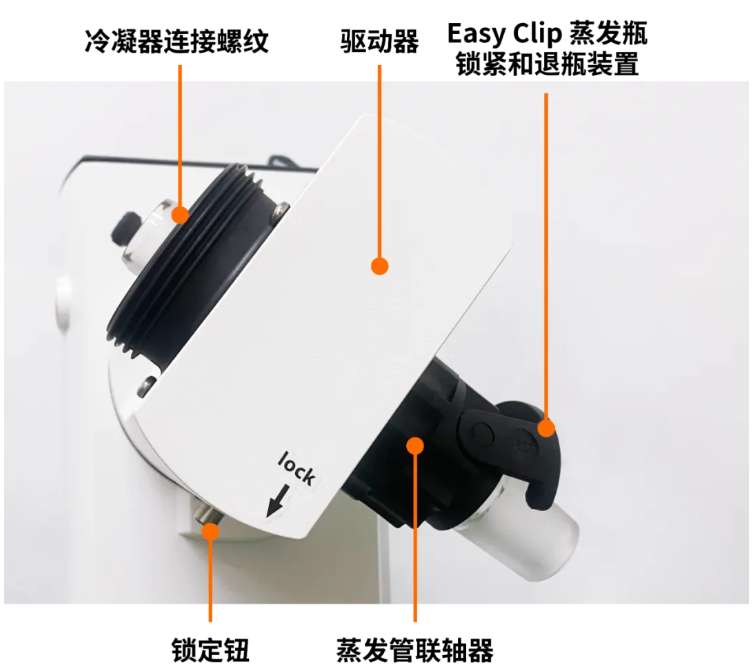

安装蒸发管

将组装好的蒸发管套件从驱动器右侧插入,并按住“Lock(锁定)”下方的锁定钮将蒸发管套件在驱动器上旋紧。

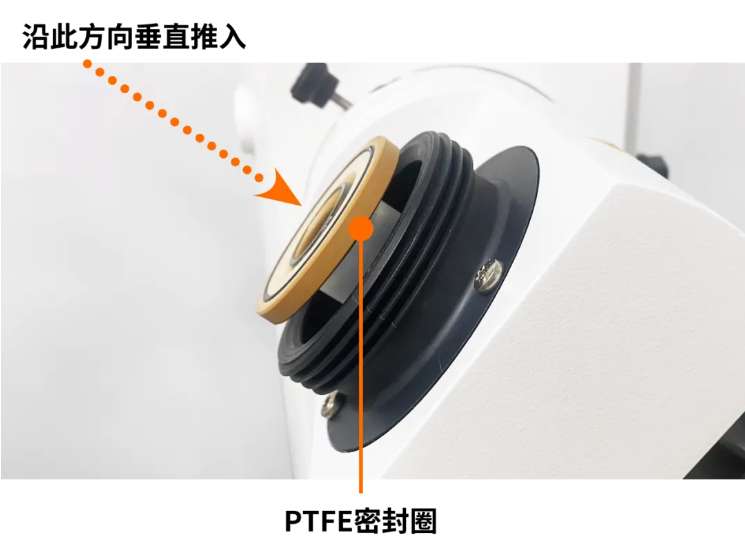

安装PTFE密封圈

将PTFE密封圈上标有“Motor Side (电机侧)”的一面面向驱动器滑动至蒸发管上,并推至指定位置。(注:黑色FKM侧应面向玻璃冷凝器,确保充分密封;滑动过程中请注意保护密封圈电机驱动器侧凸起环不受破坏)。

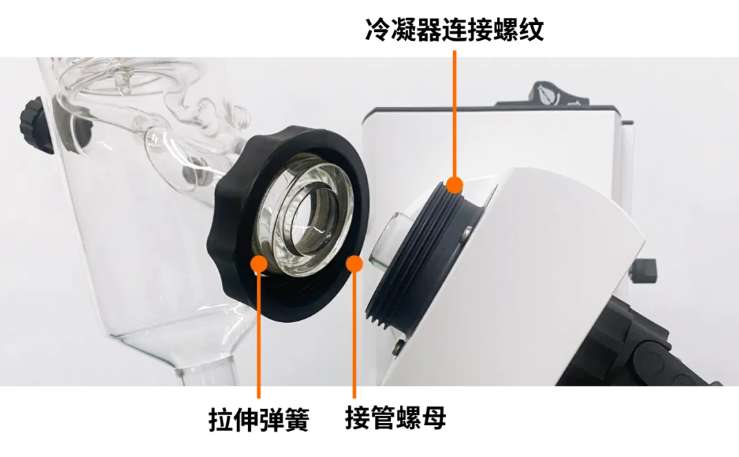

安装冷凝器

1、将接管螺母和拉伸弹簧安装在冷凝器法兰上。

2、将接管螺母拧至冷凝器连接螺纹上并手动拧紧。
